财源耐侯钢板厂家【桥架】 涟钢锰13耐磨板支持非标定制

【聊城财源特钢销售(红河市分公司)sdz2303-30】每年投入利润的30%用于桥架新产品的研发,5年行业积淀只为用户提供产品,联系人:朱经理,地址:经济开发区黑龙江路东首铭德大厦。

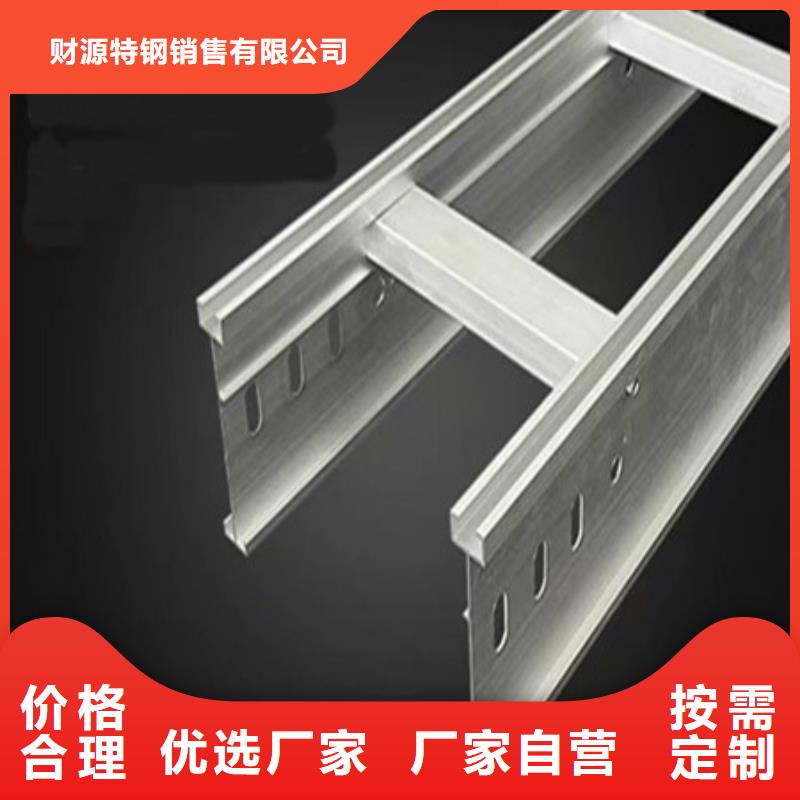

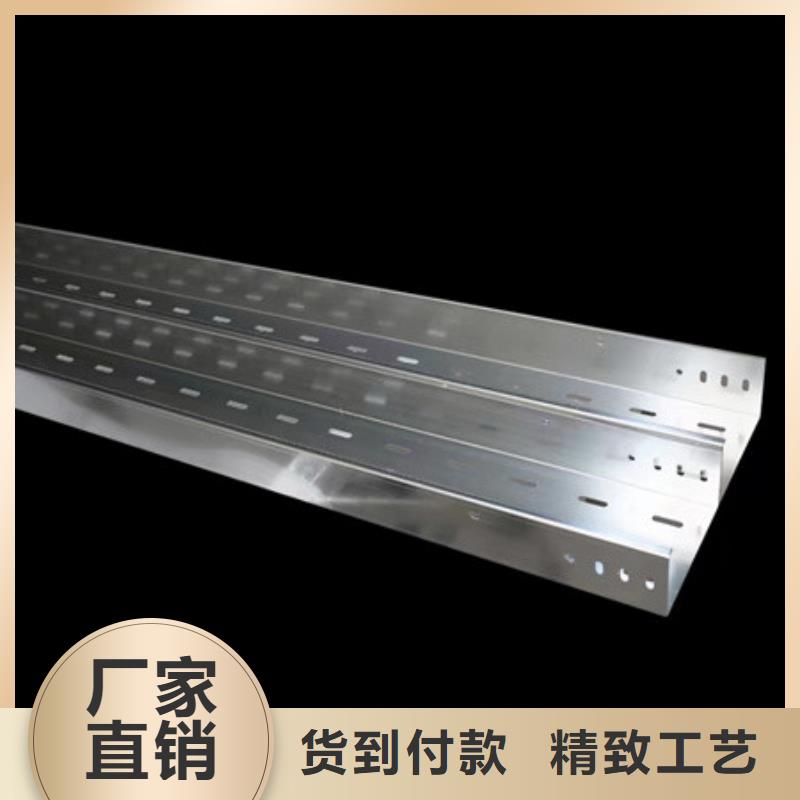

不同的电缆桥架各自在使用上各自有何区别？散热性比较：电缆梯架全敞开式，电缆散热性能；有孔托盘散热稍好；无孔托盘次之；槽盒（即加盖板无孔托盘）散热性能差。槽盒对控制电缆屏蔽干扰和一般腐蚀环境中电缆的防护都有较好效果，且较为美观。电缆梯架横档间有很大的空隙，敷设电缆时应防止电缆从横档的空隙中，因此梯架水平敷设时通常只能敷设大截面电缆。总结：电缆桥架是统称，它本身就是模糊的、当地不严谨的，建议大家以后不要用 ，或者在设计文件中注明具体结构形式，如无孔托盘、当地有孔托盘、当地网状式托盘、当地梯架，有盖还是无盖；对全封闭的电缆桥架，应称为电缆槽盒或加盖板无孔托盘。电缆桥架的叫法可谓是五花八门，桥架、当地线槽、当地槽盒、当地托盘、当地梯架、当地网架……到底该如何区分呢？

当电缆桥架在室内安装时，为保证桥架平直美观，整齐一致，它的水平方向载荷形变一般应控制在4.0mm以内。根据所选取的电缆桥架宽度和所要求的桥架水平方向载荷形变的大小，查对相应结构形式的桥架载荷特性曲线，当不能满足形变要求时，可以适当增大桥架侧高或者减小支撑间距，以便满足要求。电缆桥架是用薄钢板冲压而成。其承载能力具有一定的限度。否则将会因桥架超载而产生严重形变。影响桥架的美观和电缆的运行。通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。对应于同一支撑距离和弯凸变形量。侧面高度大的桥架承载能力大，高度小的桥架承载能力小。另外当载荷能力划、当地相同时，对于同一规格的电缆桥架。支撑距离小的比支撑距离大的弯曲变形量小。一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。

5．电缆桥架填充率的选择 电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40％～50％，控制电缆可取50％～70％，且宜预留10％～25％工程发展余量。 6．电缆桥架载荷等级的选择 在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m时，则工作均布荷载应满足要求。各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。 7．电缆桥架的规格尺寸选择 工程实际中，在电缆桥架的规格尺寸选择方面的问题是要么偏大，要么偏紧张。如何合理地选择电缆桥架的规格尺寸呢？《民用建筑电气设计规范》（JGJ16-2008）中8、10、7条规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40％；控制电缆不应大于50％。” 8．根据电缆弯曲半径选择电缆桥架 在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆小允许弯曲半径。
